摘要
從核心技術來看，Garo AB1500F 采用前沿的雙級液環技術。雙偏心殼體設計巧妙平衡轉子徑向力，減少設備振動，延長使用壽命。懸臂式葉輪僅需一個機械密封，大幅降低維護復雜度，維護工作量較傳統機型減少約 60%。錐體分配器利用壓差驅動工作液循環，摒棄循環泵，簡化系統的同時提升可靠性。
產品介紹

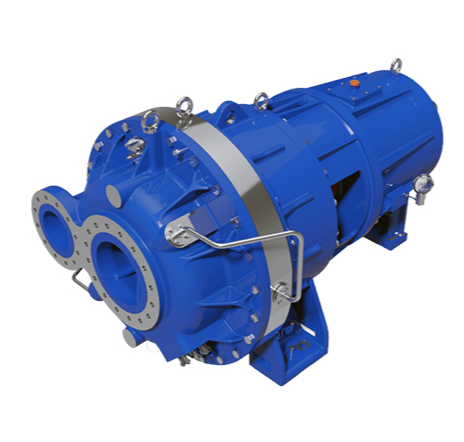

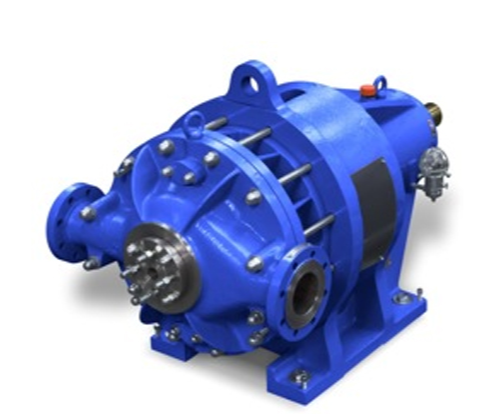

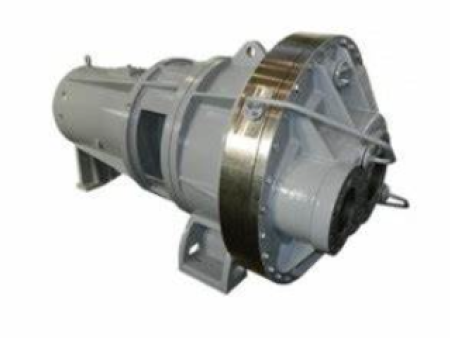

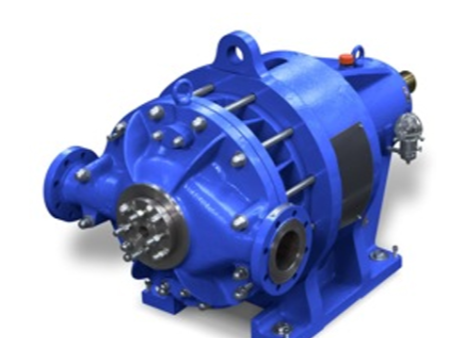

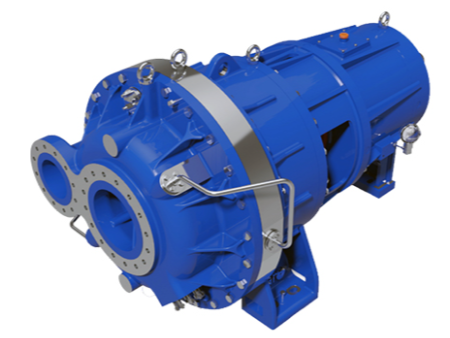

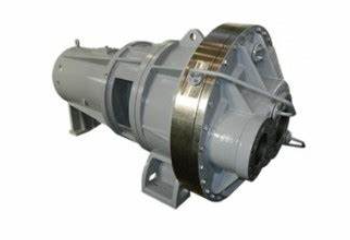

Garo AB1500F 壓縮機
一、基礎結構與液環形成
1. 核心部件
· 雙偏心殼體：通過獨特的雙偏心設計，有效平衡轉子徑向力，減少振動和軸承負荷，延長機械密封壽命2。
· 懸臂式葉輪：葉輪直接安裝在主軸上，僅需一個機械密封，大幅降低維護復雜度2。
· 錐體分配器：替代傳統循環泵，利用壓力差驅動工作液循環，簡化系統結構并提升可靠性。
2. 液環
啟動前，殼體內注入適量工作液（如水、硫酸或專用油）。當電機驅動葉輪高速旋轉時，離心力將工作液甩向殼體邊緣，形成厚度均勻的液環。液環內表面與葉輪輪轂之間形成月牙形工作腔，作為氣體壓縮的核心空間1011。
二、雙級壓縮過程
Garo AB1500F 采用雙級串聯設計，將氣體壓縮分為兩個階段，逐級提升壓力：
1. 第一級壓縮（低壓級）
· 吸氣階段：葉輪旋轉時，葉片推動液環運動，使工作腔容積從最小逐漸擴大。此時，氣體通過吸氣口進入工作腔，壓力接近大氣壓911。
· 壓縮階段：隨著葉輪繼續旋轉，液環內表面逐漸向輪轂靠近，工作腔容積縮小，氣體被初步壓縮。此階段壓力通常提升至 3-5 bar abs，壓縮熱被工作液吸收16。
· 排氣階段：壓縮后的氣體通過第一級排氣口排出，進入級間通道。
2. 第二級壓縮（高壓級）
· 二次吸氣：經過初步壓縮的氣體進入第二級葉輪，此時工作腔容積再次擴大，氣體被吸入第二級工作腔。
· 終極壓縮：第二級葉輪的偏心距和葉片角度經過優化，進一步縮小工作腔容積，將氣體壓力提升至 13 bar abs。此階段工作液持續吸收熱量，確保等溫壓縮19。
· 最終排氣：高壓氣體通過排氣口排出壓縮機，進入后續工藝系統。
三、工作液循環與冷卻
1. 自驅動循環系統
· 無需循環泵：錐體分配器利用級間壓力差驅動工作液流動，無需額外動力設備，降低能耗和維護成本。
· 閉式循環：工作液在壓縮過程中吸收熱量后，通過殼體底部回流至冷卻器，經降溫后重新注入殼體，形成閉環循環。
2. 等溫壓縮特性
· 高效散熱：工作液作為熱交換介質，持續吸收壓縮熱，使氣體溫度維持在 40-60℃ 之間，避免高溫導致的氣體分解或設備損壞916。
· 處理可凝性氣體：對于含蒸汽的氣體（如氯氣、甲醇蒸汽），工作液可冷凝蒸汽并將其溶解，防止液體積聚影響壓縮機性能18。
四、關鍵技術優勢
1. 雙作用設計
第二級葉輪采用雙作用結構，每旋轉一周完成兩次吸氣和壓縮，相比單作用設計提升抽氣效率 20-30%，同時平衡徑向力，減少軸承受力916。
2. 低維護特性
· 單一機械密封：懸臂式葉輪設計僅需一個機械密封，維護周期延長至 12-18 個月，大幅降低停機時間2。
· 前拉式維護：無需拆卸管道即可抽出葉輪組件，檢修時間縮短 50% 以上。
3. 適應性與安全性
· 耐腐蝕性：殼體和葉輪可選不銹鋼、哈氏合金等材質，適用于處理氯氣、硫化氫等腐蝕性氣體2。
· 防爆認證：符合 ATEX 或 IECEx 標準，可在易燃易爆環境中安全運行。
五、典型應用場景
1. 火炬氣回收：將煉油廠火炬氣壓縮至 10-13 bar abs，回用于燃料系統，減少碳排放。
2. 氯乙烯單體（VCM）回收：處理含 VCM 的廢氣，壓縮后循環利用，降低原料損耗。
3. 氯氣壓縮：采用硫酸作為工作液，安全壓縮高純度氯氣，用于化工生產。
六、性能參數示例
七維護與操作要點
1. 工作液管理：定期檢測工作液濃度（如硫酸需維持 92-94%），及時補充或更換。
2. 溫度控制：確保冷卻系統正常運行，避免工作液溫度超過 70℃，防止汽化影響密封。
3. 振動監測：雙偏心殼體設計已大幅降低振動，但仍需定期檢查軸承狀態，確保振幅 <2.5 mm/s2。
Garo AB1500F 通過液環密封、雙級壓縮和智能冷卻的有機結合，實現了高可靠性、低維護和廣泛適應性的完美平衡，成為石油化工領域氣體壓縮的標桿產品。其設計理念不僅滿足當前工業需求，更通過模塊化和智能化升級，為未來工藝優化預留了空間。
